Hydraulikzylinder

Power Team RH6010 – Hohlkolbenzylinder

Nennklasse im US-Katalog (US ton)60,0

Zugkraft bei 700 bar (t)38,9

Wirkfläche Ausfahren (cm²)84,8

Wirkfläche Einfahren (cm²)55,4

Kraft bei 700 bar (t)59,6

Nennklasse laut Katalog (t)54,0

Hub (mm)257,2

Bauhöhe eingefahren (mm)458,8

Bauhöhe ausgefahren (mm)716,0

Außendurchmesser (mm)155,8

Kolbenstange Ø (mm)92,1

Hohlbohrung Ø (mm)54,4

Gewicht (kg)54,5

Ölbedarf Ausfahren (cm³)2181,0

Ölbedarf Einfahren (cm³)1427,0

WirkungsartDoppeltwirkend

BaureiheRH

RückstellungHydraulischer Rückzug

KraftrichtungDrücken / Heben

Mechanische SicherungsmutterNein

Zeichnungsmaße im Katalog

Die Maßbuchstaben beziehen sich auf die Zeichnung der unten verlinkten Katalogseite. Gewindeangaben behalten ihre genormte Bezeichnung.

Maß	Katalogwert
D · Außengewinde am Zylinderkörper	6 1/4 -12
E · Länge des Außengewindes	47,6 mm
F · Boden bis Anschluss	54,0 mm
G · Zylinderoberseite bis Anschluss	81,8 mm
O · Gewinde für Einsatz	3 - 16

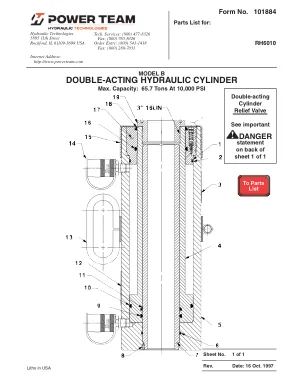

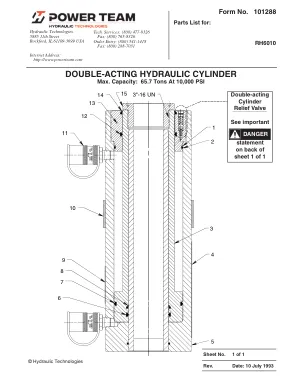

Ergänzende Datenquellen
