Hydraulikzylinder
Power Team RLS750S – Hydraulikzylinder
Abbildung der Baureihe; die Bauform des gewählten Modells kann abweichen.
Nennklasse im US-Katalog (US ton)75,0
Wirkfläche Ausfahren (cm²)102,6
Kraft bei 700 bar (t)72,2
Nennklasse laut Katalog (t)68,0
Hub (mm)15,9
Bauhöhe eingefahren (mm)79,4
Bauhöhe ausgefahren (mm)95,3
Außenmaß C1 (mm)140,5
Außenmaß C2 (mm)165,1
Kolbenstange Ø (mm)54,0
Zylinderinnenbohrung (mm)114,3
Gewicht (kg)10,6
Ölbedarf Ausfahren (cm³)163,0
WirkungsartEinfachwirkend
BaureiheRLS
RückstellungFederrückzug
KraftrichtungDrücken / Heben
Mechanische SicherungsmutterNein
Einzelne Katalogwerte fehlen oder sind widersprüchlich. Nicht bestätigte Werte werden nicht für Maßfilter verwendet; die konkrete Ausführung ist mit WSD abzugleichen.
Herstellerquelle: Power Team 2025 Metric Catalogue · PDF-Seite 19
Ergänzende Datenquellen
- Power Team US Catalog 01/2024 · PDF-Seite 17
Nennklasse im US-Katalog (US ton)
Herstellerunterlagen zu diesem Modell
Hydraulikzylinder · Ersatzteilliste

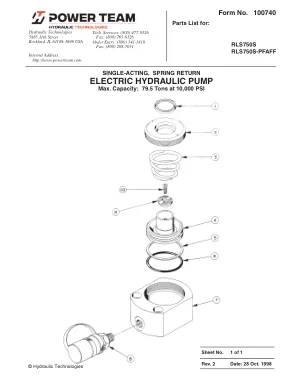

Power Team 100740 – Ersatzteilliste
RLS750S · Nicht geprüft
