Cilindros hidráulicos

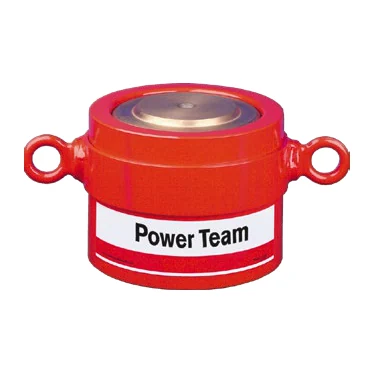

Power Team R1006C – Cilindro hidráulico

Clase de catálogo US (US ton)100,0

Área efectiva de avance (cm²)133,1

Fuerza a 700 bar (t)93,6

Clase nominal según catálogo (t)91,0

Carrera (mm)152,4

Altura retraído (mm)241,3

Altura extendido (mm)393,7

Diámetro exterior (mm)165,1

Diámetro del vástago (mm)130,2

Diámetro interior del cilindro (mm)130,2

Peso (kg)40,4

Volumen de aceite en avance (cm³)2030,0

Tipo de acciónSimple efecto

SerieR_C

RetornoRetorno por carga

Dirección de fuerzaEmpuje / elevación

Tuerca de seguridadNo

Cotas del dibujo del catálogo

Las letras de las cotas remiten al dibujo de la página de catálogo enlazada. Las roscas conservan su designación normalizada.

Cota	Valor de catálogo
F · De la base al puerto	25,4 mm
K · Saliente del vástago	3,2 mm

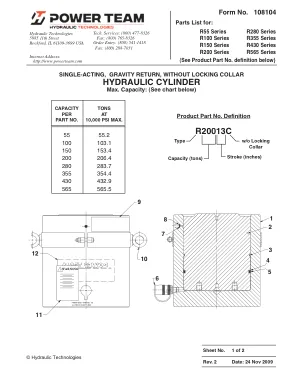

Fuentes de datos adicionales
