Cilindros hidráulicos
Power Team RGL1504 – Cilindro hidráulico

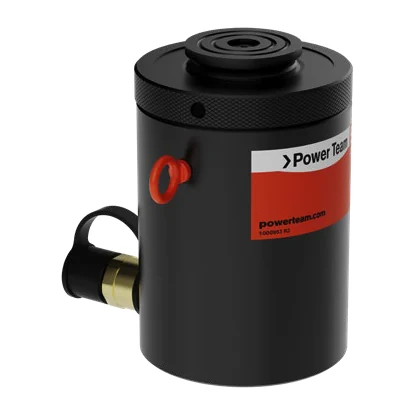

Imagen de la serie; la forma del modelo elegido puede variar.
Clase de catálogo US (US ton)150,0
Área efectiva de avance (cm²)197,93
Fuerza a 700 bar (t)Sin confirmar
Clase nominal según catálogo (t)136,0
Presión de la clase nominal (bar)674,0
Carrera (mm)101,6
Altura retraído (mm)294,64
Altura extendido (mm)396,24
Diámetro exterior (mm)196,85
Diámetro del vástago (mm)114,3
Diámetro interior del cilindro (mm)158,75
Peso (kg)56,9
Volumen de aceite en avance (cm³)2010,94
Tipo de acciónSimple efecto
SerieRGL
RetornoRetorno por carga
Dirección de fuerzaEmpuje / elevación
Tuerca de seguridadSí
Algunos valores del catálogo faltan o son contradictorios. Los valores sin confirmar no se utilizan en los filtros dimensionales; debe comprobarse la versión exacta con WSD.
Fuente del fabricante: Power Team 2025 Metric Catalogue · Página del PDF 38
Fuentes de datos adicionales
- Power Team US Catalog 01/2024 · Página del PDF 36
