Hydraulique Power Team chez WSD GmbH / C106CBT

Vérins hydrauliques

Power Team C106CBT – Vérin hydraulique

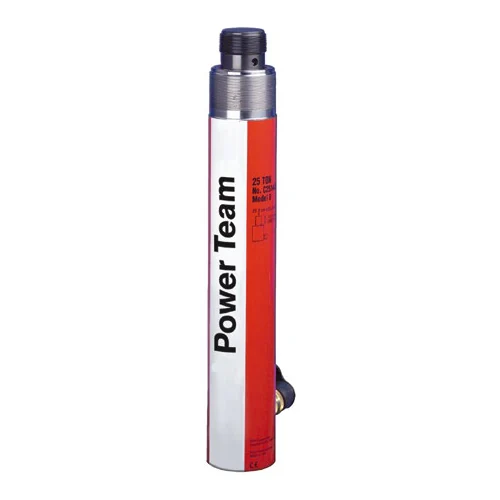

Power Team CBT – Illustration de série
Illustration de série · CBT
Illustration de la série ; la forme du modèle sélectionné peut différer.
Classe du catalogue US (US ton)10,0
Surface utile en sortie (cm²)14,4
Force à 700 bar (t)10,2
Classe nominale du catalogue (t)9,0
Course (mm)155,6
Hauteur rentrée (mm)292,1
Hauteur sortie (mm)447,7
Diamètre extérieur (mm)57,2
Ø de tige (mm)38,1
Alésage du cylindre (mm)42,9
Poids (kg)4,7
Volume d’huile à la sortie (cm³)228,0
Type d’actionSimple effet
SérieCBT
MatériauAcier
RappelRappel par ressort
Sens de forcePoussée / levage
Écrou de sécuritéNon

Cotes du dessin du catalogue

Les lettres renvoient au dessin de la page de catalogue liée. Les filetages conservent leur désignation normalisée.

CoteValeur du catalogue
D · Filetage extérieur du corps2 1/4–14
E · Longueur du filetage extérieur28,6 mm
F · Base au raccord42,9 mm
K · Dépassement de tige27,0 mm
P · Filetage de tige selon le catalogue1 1/4–11,5
Q · Filetage intérieur de base (NPSM)1 1/4–11,5

Source fabricant: Power Team 2025 Metric Catalogue · Page du PDF 14

Sources de données complémentaires

Confirmer la sélection avec WSD

Précisez l’application, les composants existants et l’équipement nécessaire. Nous vérifierons ensemble la configuration précise et la disponibilité. La seule correspondance au catalogue ne confirme pas l’adéquation à toutes les applications.

Demander conseil →

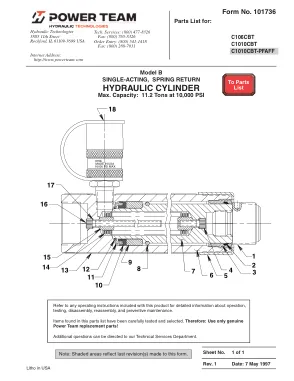

Documentation fabricant pour ce modèle

Power Team C et CBT : vérins universels et vérins filetés

Pour le levage, le pressage et les montages, Power Team propose les vérins simple effet des séries C et CBT. Outre la force et la course, le choix dépend surtout de la fixation et de l’espace disponible pour le vérin, la tête d’appui et le raccord hydraulique.

En savoir plus →
